Reflow Là Gì? Quy Trình Hàn Reflow Chuẩn Xác Cho PCB

Trong lĩnh vực sản xuất linh kiện điện tử, thuật ngữ reflow là gì luôn là câu hỏi trọng tâm của các kỹ sư và nhà sản xuất. Hiểu đơn giản, reflow (hàn nóng chảy lại) là quy trình làm nóng chảy keo hàn dán (solder paste) để kết nối chân linh kiện với bề mặt PCB, tạo thành mối hàn bền vững. Phương pháp này đã thay thế dần hàn sóng truyền thống nhờ độ chính xác cao, phù hợp với linh kiện nhỏ và yêu cầu mật độ chân dày đặc của bo mạch hiện đại.

Bài viết này sẽ đi sâu vào định nghĩa, quy trình, các giai đoạn nhiệt, ưu nhược điểm, ứng dụng thực tế và những sai lầm thường gặp khi vận hành lò reflow. Dù bạn là kỹ thuật viên mới vào nghề hay nhà quản lý sản xuất, nội dung dưới đây sẽ cung cấp kiến thức toàn diện để tối ưu chất lượng mối hàn và giảm tỷ lệ lỗi.

Reflow Là Gì? Khái Niệm Và Bản Chất

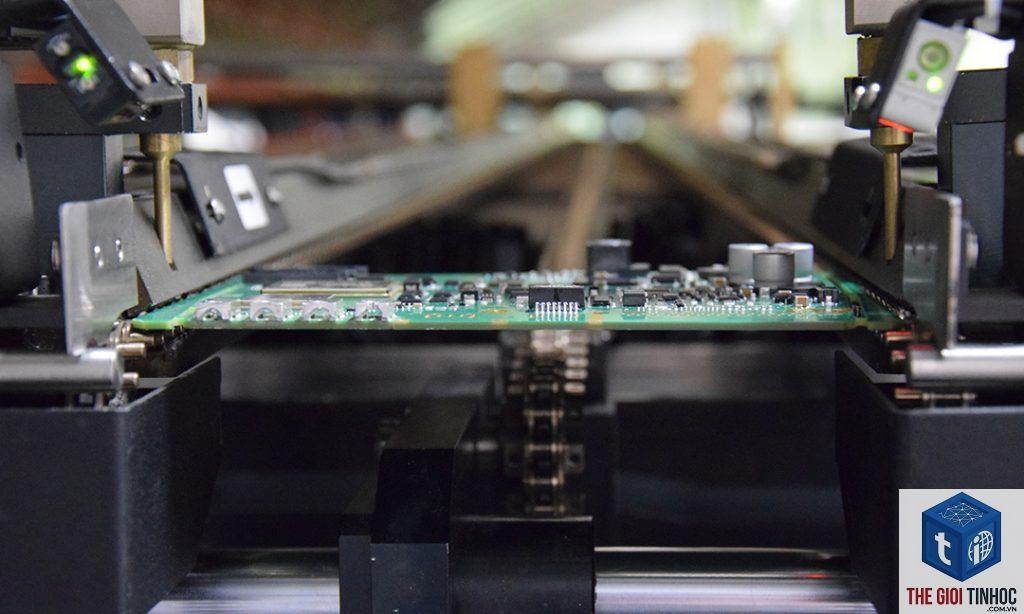

Reflow (còn gọi là SMT reflow soldering) là bước quan trọng trong dây chuyền lắp ráp bề mặt (Surface Mount Technology – SMT). Sau khi keo hàn dán được in lên pad PCB và linh kiện SMD được gắn bởi máy pick-and-place, bo mạch sẽ đi qua lò reflow. Nhiệt độ trong lò tăng dần theo một đường cong nhiệt định sẵn, làm keo hàn chảy (reflow) sau đó đông cứng lại, tạo liên kết điện và cơ giữa linh kiện và bảng mạch.

Bản chất của reflow không chỉ là nung nóng, mà còn là kiểm soát chính xác hồ sơ nhiệt (thermal profile) để đảm bảo keo hàn chảy hoàn toàn, không gây hiện tượng tombstone, bridging, hoặc solder ball. Mỗi loại keo hàn (Sn-Pb hoặc lead-free) yêu cầu một đường cong nhiệt độ riêng, phụ thuộc vào alloy composition và kích thước linh kiện.

So Sánh Hàn Reflow Với Các Phương Pháp Hàn Khác

Tiêu chí	Hàn Reflow	Hàn Sóng (Wave Soldering)	Hàn Tay
Nguyên lý	Nóng chảy solder paste trong lò	Phun sóng hàn lỏng lên bo mạch	Mỏ hàn thủ công từng chân
Linh kiện chủ yếu	SMD (Surface Mount Device)	Xuyên lỗ (Through-hole)	Cả SMD và xuyên lỗ
Độ chính xác	Rất cao, linh kiện nhỏ 0.4mm pitch	Trung bình, khó hàn linh kiện sát cạnh	Phụ thuộc tay nghề
Tốc độ sản xuất	Cao (hàng trăm board/giờ)	Trung bình	Thấp
Tỷ lệ lỗi ban đầu	Thấp nếu profile tối ưu	Có thể bị cầu thiếc, khí động	Cao hơn
Chi phí thiết bị	Cao	Trung bình	Thấp

Reflow chiếm ưu thế tuyệt đối trong sản xuất khối lượng lớn các bo mạch sử dụng linh kiện SMD. Tuy nhiên, hàn tay vẫn cần thiết cho sửa chữa hoặc linh kiện đặc thù.

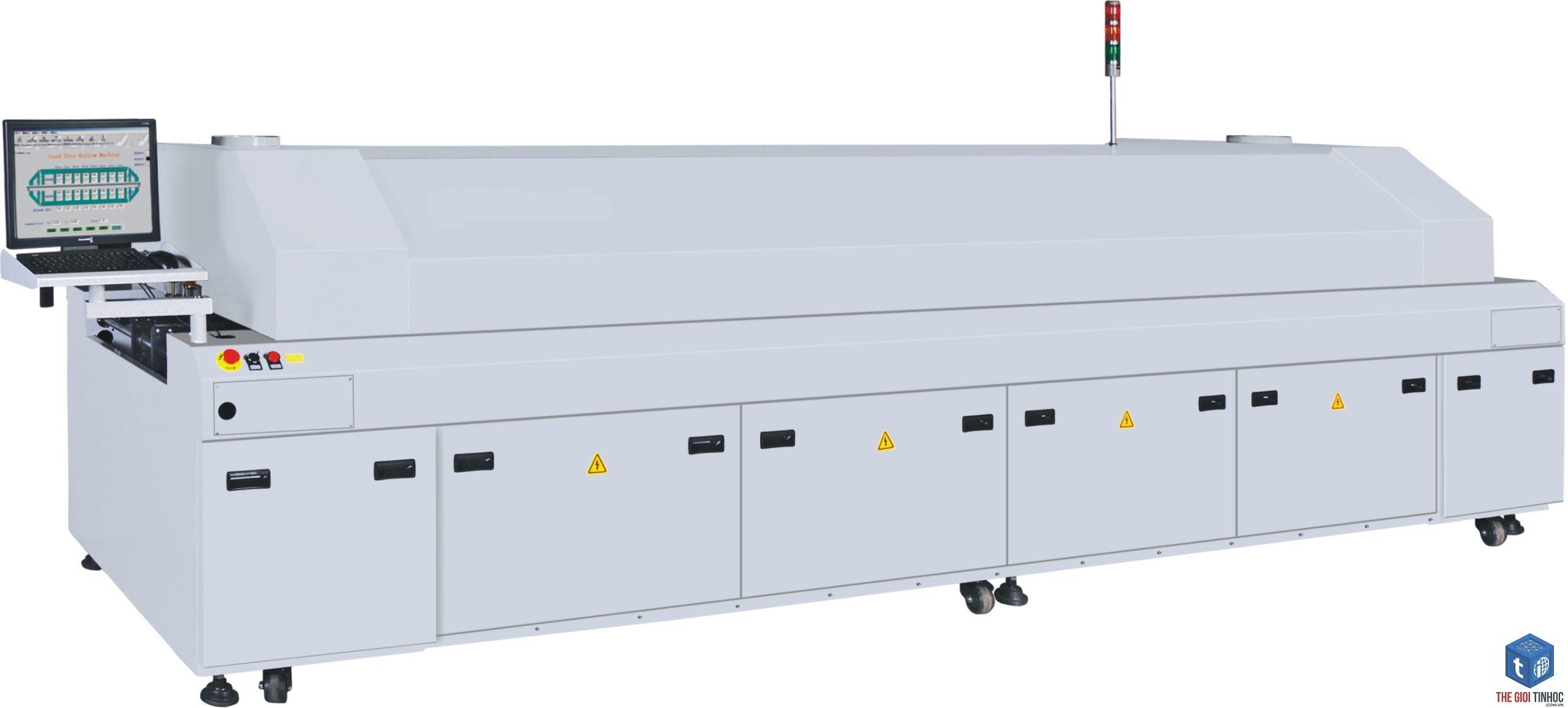

Quy Trình Hàn Reflow: Các Bước Chi Tiết Trong Lò Reflow

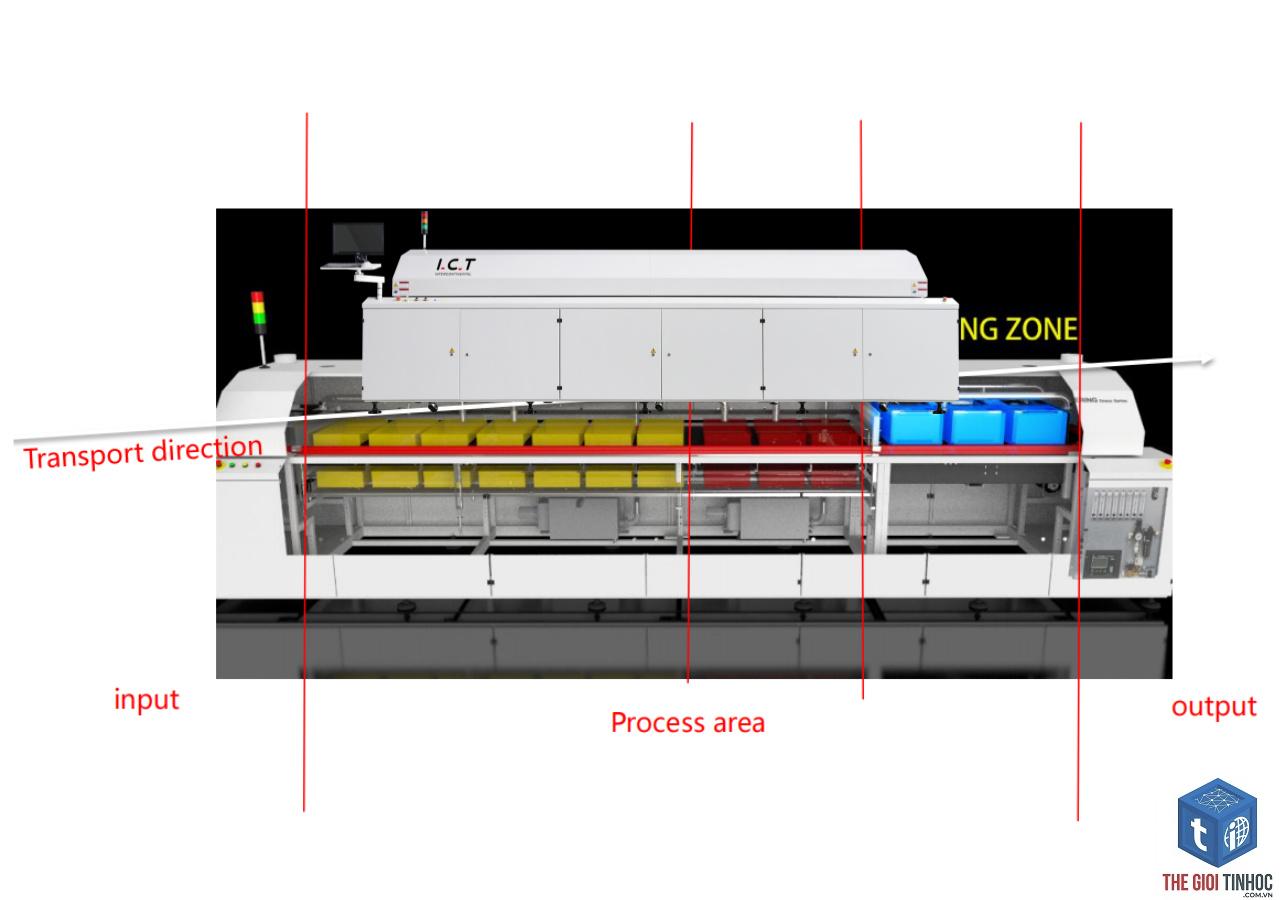

Lò reflow có nhiều vùng gia nhiệt (zone) và vùng làm mát. Một chu trình reflow tiêu chuẩn gồm 4 giai đoạn chính:

1. Preheating (Gia Nhiệt Sơ Bộ)

Nhiệt độ tăng từ nhiệt độ phòng lên khoảng 150 °C – 180 °C với tốc độ 1 – 3 °C/giây. Mục đích là làm bay hơi dung môi trong keo hàn, kích hoạt flux, và giảm sốc nhiệt cho linh kiện. Giai đoạn này thường kéo dài 60 – 90 giây.

2. Soaking (Ngâm Nhiệt)

Bo mạch được giữ ở nhiệt độ ổn định (150 – 180 °C) trong 60 – 120 giây. Flux hoạt động tích cực loại bỏ oxide trên pad và chân linh kiện, giúp solder paste đồng nhất nhiệt. Đây là bước then chốt quyết định chất lượng mối hàn.

3. Reflow (Chảy Hàn)

Nhiệt tăng nhanh lên đỉnh (peak temperature) thường từ 230 °C đến 250 °C đối với lead-free (Sn-Ag-Cu) hoặc 210 °C – 220 °C với hàn chì. Thời gian ở trên 217 °C (liquidus) khoảng 30 – 60 giây. Keo hàn chảy hoàn toàn, hình thành mối hàn do sức căng bề mặt.

4. Cooling (Làm Mát)

Tốc độ làm mát được kiểm soát 2 – 4 °C/giây, giúp mối hàn đông đặc đều, tránh nứt nguội hoặc grain thô. Sau khi xuống dưới 100 °C, bo mạch sẵn sàng cho công đoạn kiểm tra (AOI, ICT).

Đường Cong Nhiệt (Thermal Profile) – Yếu Tố Sống Còn

Thermal profile là biểu đồ thời gian – nhiệt độ mà PCB trải qua trong lò reflow. Mỗi loại keo hàn và linh kiện yêu cầu profile riêng. Việc tối ưu profile giảm thiệt hại do nhiệt lên linh kiện nhạy cảm như LED, connector nhựa, IC BGA. Các thông số chính: ramp rate, soak time, time above liquidus (TAL), peak temperature.

Ví dụ: Với keo hàn lead-free SAC305, peak temperature thường là 240 – 250 °C, TAL 30 – 60 giây, ramp rate 1 – 2 °C/s. Nếu ramp quá nhanh sẽ gây tombstone, nếu quá chậm có thể gây oxidation.

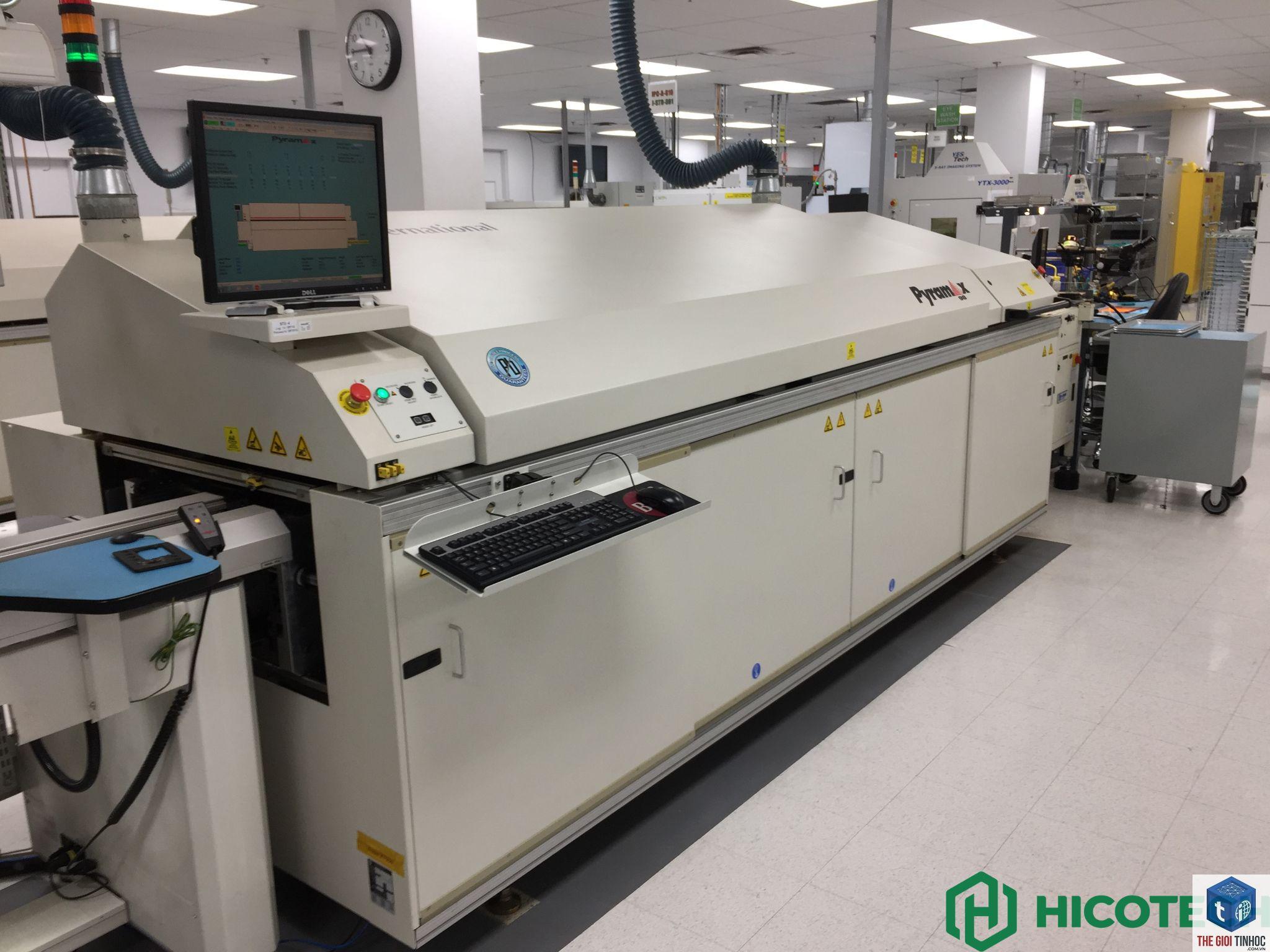

Phân Loại Công Nghệ Reflow: Convection, IR, Vapor Phase

Không phải lò reflow nào cũng giống nhau. Tùy vào quy mô sản xuất và yêu cầu chất lượng, các công nghệ sau được sử dụng:

• Reflow đối lưu (Convection reflow): Phổ biến nhất, dùng quạt thổi khí nóng lưu thông trong lò. Ưu điểm: đồng đều nhiệt, kiểm soát profile dễ. Nhược điểm: tốn năng lượng.
• Reflow hồng ngoại (IR reflow): Dùng bức xạ hồng ngoại làm nóng trực tiếp bề mặt PCB. Thích hợp cho nhiệt độ cao nhanh nhưng khó kiểm soát đồng đều với bo mạch nhiều lớp.
• Reflow pha hơi (Vapor phase reflow – VPS): Nhúng PCB vào môi trường hơi chất lỏng trơ (GALDEN) có nhiệt độ sôi ổn định. Nhiệt độ chính xác tuyệt đối, không bị overshoot. Rất phù hợp cho linh kiện nhạy cảm, bo mạch dày hoặc assembly phức tạp. Tuy nhiên chi phí vận hành cao.
• Laser reflow: Dùng cho hàn chọn điểm, linh kiện đặc biệt, sửa chữa. Nhiệt tập trung cực nhỏ.

Lợi Ích Của Hàn Reflow Trong Sản Xuất Hiện Đại

1. Năng suất cao: Tự động hóa hoàn toàn, có thể đạt hàng ngàn bo mạch mỗi ca.
2. Độ tin cậy mối hàn tốt: Ít khuyết tật hơn hàn tay, độ bền cơ và điện cao.
3. Thích hợp linh kiện nhỏ: Chịu được pitch dưới 0.5mm, BGAs, QFNs.
4. Giảm chi phí nhân công: Một người giám sát có thể vận hành nhiều lò.
5. Khả năng tái lập cao: Profile nhiệt được lưu trữ, đồng nhất giữa các lô.

Hạn Chế Và Thách Thức Khi Sử Dụng Reflow


• Chi phí đầu tư thiết bị cao: Lò reflow chuyên nghiệp giá vài trăm triệu đến vài tỷ.
• Yêu cầu kỹ thuật về profile: Sai số nhỏ có thể gây lỗi hàng loạt.
• Không phù hợp linh kiện xuyên lỗ: Phải kết hợp hàn sóng hoặc hàn tay.
• Nguy cơ hư hại linh kiện nhạy cảm: Nhiệt độ cao có thể làm méo nhựa, LED, tụ điện nhỏ.
• Quản lý nitơ: Một số ứng dụng yêu cầu môi trường nitơ để giảm oxy hóa, tăng chi phí.

Ứng Dụng Thực Tế Của Công Nghệ Reflow

Reflow được áp dụng rộng rãi trong: sản xuất điện thoại thông minh, máy tính bảng, bo mạch chủ (mainboard), card đồ họa, các thiết bị IoT, module điều khiển ô tô, linh kiện y tế, và thiết bị hàng không vũ trụ. Đặc biệt, với xu hướng miniaturization và linh kiện đa chân như BGA, QFN, công nghệ reflow gần như bắt buộc.

Sai Lầm Thường Gặp Khi Vận Hành Lò Reflow



1. Không kiểm tra profile thường xuyên

Nhiều nhà máy chỉ set profile một lần rồi dùng mãi. Thực tế, keo hàn có hạn sử dụng, nhiệt độ môi trường thay đổi, lò có thể drift. Cần dùng thermocouple đo thực tế trên PCB tối thiểu mỗi tuần hoặc khi đổi dòng keo.

2. Soak time quá ngắn hoặc quá dài

Soak quá ngắn→flux không hoạt động đủ→mối hàn kém. Soak quá dài→cháy flux→solder ball, oxidation. Thời gian soak lý tưởng 60–120 giây tùy keo.

3. Tốc độ ramp quá nhanh ở giai đoạn preheat

Độ chênh nhiệt giữa các chân linh kiện lớn gây tombstone hoặc dịch chuyển linh kiện. Giới hạn ramp rate dưới 3 °C/s cho hầu hết ứng dụng.

4. Làm mát chậm

Nếu tốc độ làm mát dưới 1 °C/giây, mối hàn có thể phát triển cấu trúc tinh thể lớn (coarse grain), giảm độ bền mỏi. Luôn đảm bảo cooling zone hoạt động hiệu quả.

5. Không để ý đến hiệu ứng “shadow” của linh kiện to

Linh kiện cao (connector, transistor) có thể làm lạnh vùng phía sau, gọi là “large component shadow effect”. Cần điều chỉnh vận tốc gió hoặc tăng nhiệt zone đó.

Lưu Ý Quan Trọng Khi Thiết Lập Quy Trình Reflow

• Chọn keo hàn (solder paste) phù hợp: Độ nhớt, loại flux, kích thước hạt (type 3, 4, 5). Type 4 dùng cho linh kiện nhỏ.
• Bảo quản solder paste đúng cách: Keo hàn cần được giữ lạnh 2–8 °C, ủ nhiệt trước khi dùng 2–4 tiếng.
• Kiểm tra độ dày in keo: Quá dày gây bridging, quá mỏng thiếu hàn.
• Đảm bảo đồng nhất tải trọng nhiệt: Tránh bo mạch quá nhỏ hoặc quá dày đặt cạnh nhau.
• Sử dụng khung (pallet) khi cần: Với bo mạch mỏng, pallet giúp chống vênh và cân bằng nhiệt.

Các Lỗi Hàn Thường Gặp Liên Quan Đến Reflow

Lỗi	Nguyên nhân	Giải pháp
Tombstone (chân linh kiện dựng đứng)	Ramp rate quá nhanh, chênh lệch nhiệt giữa hai pad	Giảm ramp rate dưới 2,5 °C/s, tăng soak time, thiết kế pad đối xứng
Bridging (cầu thiếc)	Quá nhiều keo, profile nhiệt không đủ	Giảm độ dày stencil, tăng peak temperature
Solder ball (hạt thiếc nhỏ)	Flux bắn do nhiệt tăng quá nhanh	Giảm ramp rate giai đoạn preheat, tối ưu soak
Thiếu hàn (insufficient solder)	Keo khô, in mỏng, hoặc nhiệt độ thấp	Kiểm tra độ dày in, tăng peak temperature
Nứt mối hàn (crack)	Làm mát quá nhanh hoặc CTE mismatch	Kiểm soát cooling rate, chọn keo giãn nở phù hợp

Frequently Asked Questions (FAQ)

Reflow có phải là reflow soldering không?

Đúng. Thuật ngữ “reflow soldering” và “reflow” thường được dùng thay thế nhau trong ngành SMT. Cả hai đều chỉ quy trình hàn bằng cách nóng chảy lại keo hàn.

Nhiệt độ reflow cho hàn không chì là bao nhiêu?

Thông thường peak temperature của lead-free reflow nằm trong khoảng 235 °C – 250 °C, tùy vào hợp kim. Thời gian trên liquidus (trên 217 °C) từ 30 đến 60 giây.

Tại sao cần dùng nitơ trong lò reflow?

Môi trường nitơ giảm oxy hóa bề mặt hàn, giúp cải thiện độ thấm ướt (wetting) của hàn không chì, giảm solder ball và tăng độ bóng mối hàn. Nitơ thường được dùng cho sản phẩm yêu cầu độ tin cậy cao.

Reflow có thể hàn được linh kiện xuyên lỗ không?

Reflow chủ yếu dùng cho SMT. Tuy nhiên, một số linh kiện xuyên lỗ (through-hole) cũng có thể hàn reflow nếu chúng chịu được nhiệt và được gắn keo hàn dán (thường gọi là pin-in-paste process).

Sự khác biệt giữa reflow và wave soldering là gì?

Reflow dùng keo hàn dán được in sẵn lên pad, nhiệt từ lò. Wave soldering dùng sóng hàn lỏng tiếp xúc trực tiếp với chân linh kiện và bo mạch. Reflow chính xác hơn, cho linh kiện nhỏ; wave thích hợp cho linh kiện xuyên lỗ.

Kiểm tra profile nhiệt bằng cách nào?

Dùng thermocouple (loại K, T) gắn vào nhiều điểm trên PCB thật (cả linh kiện lớn nhỏ), sau đó đặt board chạy qua lò cùng với thiết bị ghi dữ liệu (datasheet recorder). Sau đó xuất biểu đồ và so sánh với thông số yêu cầu.

Kết Luận

Reflow là gì không chỉ đơn thuần là một bước trong dây chuyền lắp ráp, mà là một hệ thống kiểm soát nhiệt tinh vi quyết định chất lượng và độ tin cậy của sản phẩm điện tử. Từ việc lựa chọn keo hàn, thiết lập hồ sơ nhiệt, đến bảo trì lò reflow định kỳ, mỗi chi tiết đều cần sự chính xác. Hiểu rõ nguyên lý và các biến số ảnh hưởng sẽ giúp doanh nghiệp giảm tỷ lệ lỗi, tăng năng suất và tạo ra những bo mạch bền vững. Nếu bạn đang tìm kiếm giải pháp nâng cao hiệu quả sản xuất SMT, việc đầu tư vào công nghệ reflow và đào tạo nhân sự là hướng đi đúng đắn.
