Entity Relationship Là Gì? Toàn Tập Từ A-Z Về Mô Hình Thực Thể Kết Hợp

Trong lĩnh vực thiết kế cơ sở dữ liệu, entity relationship là gì luôn là câu hỏi nền tảng mà bất kỳ ai muốn làm việc với dữ liệu cũng cần nắm vững. Mô hình thực thể kết hợp (ER – Entity Relationship) là công cụ trực quan hóa cấu trúc dữ liệu, giúp các nhà phân tích, kỹ sư phần mềm và quản trị cơ sở dữ liệu hiểu rõ các thực thể, thuộc tính và mối quan hệ giữa chúng trước khi xây dựng hệ thống thực tế. Bài viết này sẽ giải thích chi tiết khái niệm, các thành phần, ký hiệu, ứng dụng thực tế và những sai lầm cần tránh khi làm việc với ER diagram.

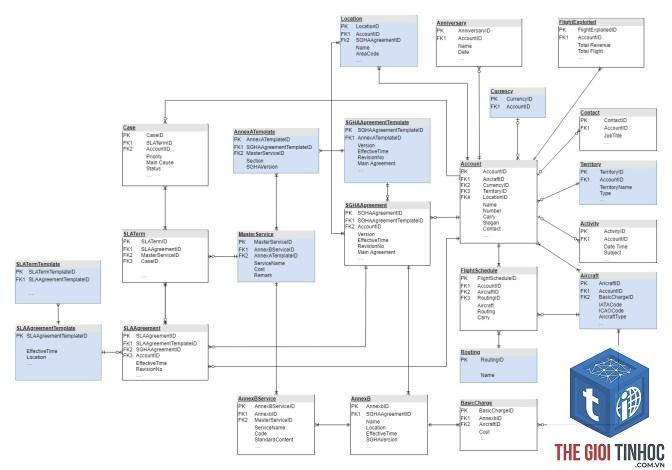

Entity Relationship Là Gì? Định Nghĩa Và Bản Chất

Entity Relationship (mô hình thực thể kết hợp) là một phương pháp mô hình hóa dữ liệu ở mức khái niệm, được giới thiệu bởi Peter Chen vào năm 1976. Nó mô tả cấu trúc của một cơ sở dữ liệu dưới dạng các thực thể (entity), các thuộc tính (attribute) của chúng và các mối quan hệ (relationship) giữa các thực thể đó. Mục tiêu chính của mô hình ER là tạo ra một bản thiết kế độc lập với hệ quản trị cơ sở dữ liệu cụ thể, dễ hiểu cho cả chuyên gia và người dùng phi kỹ thuật.

Bản chất của mô hình ER là sự trừu tượng hóa thế giới thực thành các khối xây dựng dữ liệu. Ví dụ, trong một hệ thống quản lý sinh viên, thực thể “Sinh viên” có các thuộc tính như mã sinh viên, họ tên, ngày sinh. Thực thể “Khóa học” có mã khóa, tên khóa, tín chỉ. Mối quan hệ “Đăng ký” kết nối sinh viên với khóa học mà họ theo học. ER không chỉ là sơ đồ; nó là ngôn ngữ chung giữa các bên liên quan để thống nhất cấu trúc dữ liệu trước khi triển khai.

Các Thành Phần Cốt Lõi Trong Mô Hình Entity Relationship

Để hiểu rõ entity relationship là gì, cần nắm vững ba thành phần chính: thực thể, thuộc tính và mối quan hệ. Mỗi thành phần đều có ký hiệu và quy tắc riêng trong sơ đồ ER.

Thực Thể (Entity)

Thực thể là một đối tượng, sự vật, sự việc hoặc khái niệm tồn tại trong thế giới thực và có thể phân biệt được với các đối tượng khác. Mỗi thực thể là một thể hiện (instance) thuộc về một tập thực thể (entity set). Trong sơ đồ ER, tập thực thể được biểu diễn bằng hình chữ nhật.

• Thực thể mạnh (Strong entity): Tồn tại độc lập, không phụ thuộc vào thực thể khác để xác định. Ví dụ: Nhân viên, Khách hàng.
• Thực thể yếu (Weak entity): Không thể tồn tại nếu không có thực thể mạnh liên kết. Ví dụ: Người phụ thuộc của nhân viên chỉ tồn tại khi có thực thể Nhân viên.

Thuộc Tính (Attribute)

Thuộc tính mô tả đặc điểm của thực thể hoặc mối quan hệ. Mỗi thuộc tính có một giá trị tại một thời điểm. Ký hiệu là hình oval (ellipse). Có nhiều loại thuộc tính:

Loại thuộc tính	Mô tả	Ví dụ
Đơn (Simple)	Chỉ có một giá trị duy nhất, không thể chia nhỏ	Ngày sinh, Giới tính
Phức hợp (Composite)	Có thể chia thành các thành phần nhỏ hơn	Họ tên (Họ, Tên đệm, Tên), Địa chỉ (Số nhà, Đường, Quận)
Đa trị (Multivalued)	Có thể có nhiều giá trị cho cùng một thực thể	Số điện thoại (một người có nhiều số)
Suy diễn (Derived)	Giá trị được tính toán từ các thuộc tính khác	Tuổi (từ Ngày sinh hiện tại)
Khóa (Key)	Xác định duy nhất một thực thể trong tập thực thể	Mã số sinh viên, CMND

Mối Quan Hệ (Relationship)

Mối quan hệ liên kết hai hoặc nhiều thực thể với nhau. Trong sơ đồ ER, mối quan hệ được biểu diễn bằng hình thoi. Mỗi mối quan hệ có thể có các thuộc tính riêng (gọi là thuộc tính của mối quan hệ). Ví dụ: quan hệ “Đăng ký” giữa Sinh viên và Khóa học có thể có thuộc tính “Điểm” và “Ngày đăng ký”.

Bản số (cardinality) của mối quan hệ mô tả số lượng thể hiện của thực thể tham gia vào một quan hệ. Có ba loại bản số chính:

• 1-1 (Một – Một): Mỗi thực thể A liên kết với tối đa một thực thể B và ngược lại. Ví dụ: Một người chỉ có một hộ chiếu, mỗi hộ chiếu chỉ thuộc về một người.
• 1-N (Một – Nhiều): Mỗi thực thể A liên kết với nhiều thực thể B, nhưng mỗi B chỉ liên kết với một A. Ví dụ: Một bộ phận có nhiều nhân viên, nhưng mỗi nhân viên chỉ thuộc một bộ phận.
• M-N (Nhiều – Nhiều): Mỗi thực thể A liên kết với nhiều thực thể B và ngược lại. Ví dụ: Một sinh viên đăng ký nhiều khóa học, một khóa học có nhiều sinh viên.

Phân Loại Các Dạng Mô Hình ER



Khi tìm hiểu entity relationship là gì, bạn sẽ thấy có nhiều cấp độ mô hình hóa, từ sơ đồ ER cơ bản đến các mở rộng nâng cao.

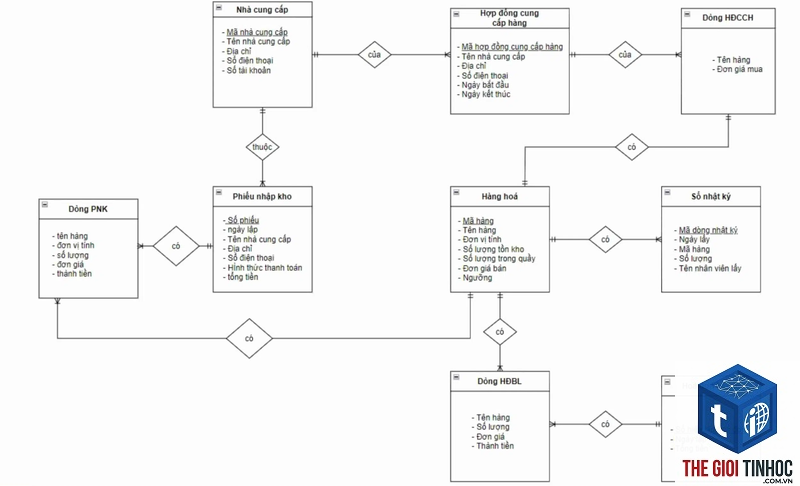

Sơ Đồ ER Cơ Bản (Chen’s Model)

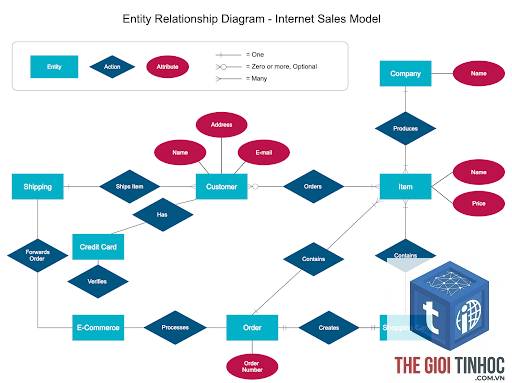

Đây là dạng truyền thống do Peter Chen đề xuất, sử dụng hình chữ nhật cho thực thể, hình thoi cho mối quan hệ, hình oval cho thuộc tính. Đây là tiêu chuẩn giáo dục và thường dùng để giảng dạy. Sơ đồ này thể hiện rõ bản số và các ràng buộc tham gia (partial/ total participation).

Sơ Đồ ER Mở Rộng (EER – Enhanced Entity Relationship)

EER bổ sung các khái niệm như thực thể con (subclass), thực thể cha (superclass), tính kế thừa (inheritance), và các bài toán phân cấp (hierarchies). Ví dụ: Thực thể “Nhân viên” là superclass, còn “Nhân viên chính thức”, “Nhân viên thời vụ” là subclass. EER rất hữu ích khi thiết kế hệ thống có cấu trúc phân loại phức tạp.

Mô Hình ER Trong Công Cụ Hiện Đại (UML Class Diagram)

Trong thực tế, nhiều nhóm phát triển sử dụng UML Class Diagram thay vì ER truyền thống. Dù khác ký hiệu, ý tưởng vẫn tương tự: các lớp (class) là thực thể, các thuộc tính và phương thức, còn các đường nối thể hiện quan hệ. Tuy nhiên, UML class diagram có thể biểu diễn thêm hành vi (methods) và các kiểu quan hệ như aggregation, composition.

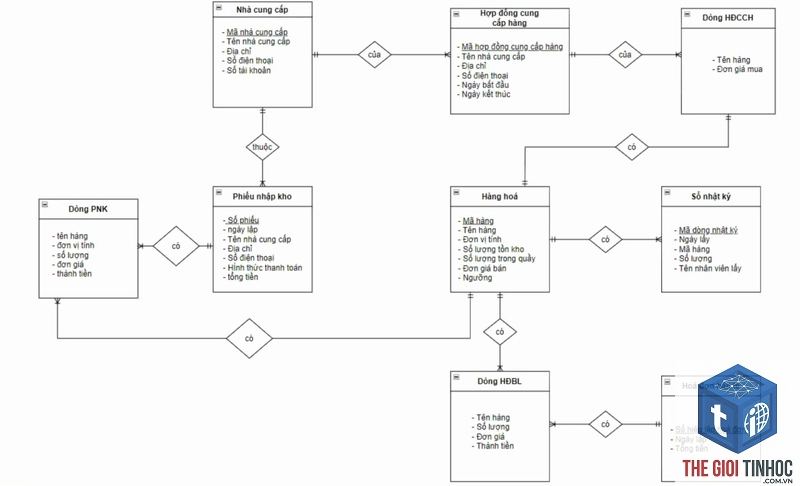

Quy Trình Xây Dựng Mô Hình Entity Relationship

Để áp dụng entity relationship là gì vào thực tế, cần tuân thủ quy trình có cấu trúc.

• Liệt kê các thực thể: Danh sách các danh từ quan trọng trong yêu cầu – ví dụ: Khách hàng, Đơn hàng, Sản phẩm, Nhà cung cấp.
• Xác định thuộc tính cho mỗi thực thể: Với mỗi thực thể, kê các đặc điểm cần lưu trữ. Chọn thuộc tính khóa phù hợp.
• Xác định các mối quan hệ: Tìm các động từ kết nối các thực thể – ví dụ: “Đặt hàng”, “Cung cấp”, “Thuộc về”. Xác định bản số (1-1, 1-N, M-N).
• Vẽ sơ đồ ER: Sử dụng công cụ (draw.io, Lucidchart, Visio) để trực quan hóa. Kiểm tra tính nhất quán.
• Chuẩn hóa (Normalization): Áp dụng các dạng chuẩn (1NF, 2NF, 3NF) để loại bỏ dư thừa dữ liệu trong khi vẫn giữ đúng ngữ nghĩa của mô hình ER.
• Chuyển đổi sang mô hình quan hệ (Relational Schema): Biến mỗi thực thể thành bảng (table) và mối quan hệ thành khóa ngoại (foreign key) hoặc bảng trung gian.

Lợi Ích Của Việc Sử Dụng Mô Hình Entity Relationship



Áp dụng mô hình ER mang lại nhiều lợi ích rõ rệt trong quá trình phát triển hệ thống thông tin:

• Giao tiếp hiệu quả: Sơ đồ ER là ngôn ngữ trực quan, giúp các bên liên quan (phân tích viên, lập trình viên, khách hàng) dễ dàng trao đổi và thống nhất yêu cầu dữ liệu.
• Phát hiện lỗi sớm: Vẽ ER giúp phát hiện các mâu thuẫn, thiếu sót trong thiết kế dữ liệu trước khi viết code, giảm chi phí sửa chữa.
• Tái sử dụng: Mô hình ER có thể dùng làm tài liệu chuẩn cho các dự án tương tự hoặc mở rộng sau này.
• Độc lập với công nghệ: Dù bạn dùng MySQL, PostgreSQL hay SQL Server, mô hình ER đều có thể chuyển đổi dễ dàng sang lược đồ quan hệ tương ứng.
• Hỗ trợ chuẩn hóa: ER giúp tổ chức dữ liệu gọn gàng, giảm trùng lặp và đảm bảo tính toàn vẹn.

Hạn Chế Của Mô Hình Entity Relationship Truyền Thống

Dù rất phổ biến, mô hình ER cũng có những nhược điểm cần cân nhắc:

• Không biểu diễn được hành vi: ER chỉ tập trung vào cấu trúc dữ liệu tĩnh, không mô tả các thao tác, quy trình hay ràng buộc động.
• Phức tạp với hệ thống lớn: Với hàng trăm thực thể, sơ đồ ER trở nên rối rắm, khó đọc và bảo trì.
• Thiếu hỗ trợ cho các cấu trúc phi quan hệ: Mô hình ER được thiết kế chủ yếu cho cơ sở dữ liệu quan hệ, không phù hợp tự nhiên với NoSQL (document, graph, key-value).
• Cần kinh nghiệm để vẽ chuẩn: Người mới thường gặp khó khăn trong việc xác định đâu là thực thể, đâu là thuộc tính, dẫn đến thiết kế dư thừa hoặc thiếu.

So Sánh Mô Hình ER Với Các Mô Hình Dữ Liệu Khác

Tiêu chí	Mô hình ER	Mô hình quan hệ (Relational)	Mô hình Document (NoSQL)	Mô hình Graph
Mục đích	Thiết kế khái niệm	Triển khai vật lý	Lưu trữ linh hoạt	Quan hệ phức tạp
Đơn vị cơ bản	Thực thể, thuộc tính, quan hệ	Bảng, cột, khóa	Document (JSON/BSON)	Node, cạnh
Chuẩn hóa	Hỗ trợ khái niệm	Bắt buộc	Không bắt buộc	Không áp dụng
Mối quan hệ	Trực quan hóa rõ	Thông qua khóa ngoại	Embedded hoặc Reference	Trực tiếp qua cạnh
Độ phức tạp khi thay đổi	Dễ modify ở mức khái niệm	Migrate schema có chi phí	Linh hoạt, không cần schema	Dễ mở rộng quan hệ

Ứng Dụng Thực Tế Của Mô Hình Entity Relationship

Hiểu rõ entity relationship là gì giúp bạn ứng dụng vào nhiều lĩnh vực:

Hệ Thống Quản Lý Nhân Sự

Mô hình ER dùng để xây dựng cơ sở dữ liệu nhân sự với các thực thể: Nhân viên, Phòng ban, Dự án, Chấm công. Mối quan hệ giữa Nhân viên và Phòng ban là N-1, giữa Nhân viên và Dự án là M-N kèm thuộc tính “Số giờ làm việc”.

Thương Mại Điện Tử

Trong một website bán hàng, các thực thể như Khách hàng, Sản phẩm, Đơn hàng, Giỏ hàng được kết nối. Đơn hàng liên kết với Khách hàng (1-N), Đơn hàng liên kết với Sản phẩm thông qua bảng trung gian Chi tiết đơn hàng (M-N).

Hệ Thống Ngân Hàng

Ngân hàng sử dụng ER để mô hình hóa Khách hàng, Tài khoản, Giao dịch, Thẻ. Mỗi tài khoản thuộc về một khách hàng (1-N), và mỗi giao dịch liên kết với một tài khoản (1-N).

Sai Lầm Thường Gặp Khi Làm Việc Với Entity Relationship

Cách tránh: Nếu một đối tượng có nhiều hơn một giá trị và có thuộc tính riêng, hãy tách thành thực thể.

• Bỏ qua thuộc tính khóa: Không chỉ định khóa chính cho thực thể sẽ gây khó khăn khi chuyển đổi. Cách tránh: Mỗi thực thể cần ít nhất một thuộc tính hoặc tổ hợp thuộc tính có giá trị duy nhất.
• Sai bản số (cardinality): Xác định sai bản số dẫn đến thiết kế bảng sai. Ví dụ, nghĩ rằng mỗi đơn hàng chỉ có một sản phẩm (1-1) trong khi thực tế là nhiều sản phẩm (M-N). Cách tránh: Phân tích kỹ nghiệp vụ và kiểm tra với chuyên gia lĩnh vực.
• Không xử lý thực thể yếu đúng cách: Thực thể yếu cần có khóa ngoại tham chiếu đến thực thể chủ, nhưng đôi khi bị quên. Cách tránh: Luôn xác định thực thể nào phụ thuộc vào thực thể nào để tồn tại.
• Vẽ quá chi tiết ngay từ đầu: Cố gắng đưa mọi thuộc tính và mối quan hệ vào sơ đồ ER giai đoạn đầu làm rối và khó hiểu. Cách tránh: Bắt đầu với mô hình khái niệm đơn giản, chỉ giữ lại các yếu tố cốt lõi, sau đó mở rộng dần.

Lưu Ý Quan Trọng Khi Thiết Kế Mô Hình ER

• Đặt tên rõ ràng, nhất quán: Tên thực thể ở dạng số ít (ví dụ: “Sinhvien” thay vì “Sinhviens”) và tên mối quan hệ là động từ (ví dụ: “DangKy”). Sử dụng tiếng Việt không dấu hoặc tiếng Anh tùy dự án, nhưng phải đồng bộ.
• Tránh dư thừa dữ liệu: Một thông tin chỉ nên xuất hiện ở một nơi. Nếu cần, dùng khóa ngoại để tham chiếu.
• Xác định tham gia toàn phần hay một phần: Tham gia toàn phần (double line) có nghĩa mọi thể hiện của thực thể này đều phải tham gia mối quan hệ. Ví dụ: Sinh viên phải đăng ký ít nhất một khóa học để tồn tại trong hệ thống (nếu quy định như vậy).
• Kiểm tra với các ràng buộc nghiệp vụ: Sơ đồ ER phải phản ánh đúng logic kinh doanh, không chỉ là cấu trúc kỹ thuật.
• Lưu lại phiên bản: Mô hình ER thay đổi theo thời gian. Nên có quy trình version control cho file sơ đồ.

Câu Hỏi Thường Gặp Về Entity Relationship (FAQ)

Mô hình ER khác gì so với sơ đồ lớp (Class diagram) trong UML?

Mô hình ER tập trung vào dữ liệu tĩnh và mối quan hệ giữa các thực thể. UML class diagram mở rộng hơn, có thể chứa phương thức (hành vi) và các kiểu quan hệ như composition, aggregation. Cả hai đều dùng để mô hình hóa cấu trúc, nhưng ER thường dùng cho cơ sở dữ liệu, còn class diagram dùng cho thiết kế hướng đối tượng.

Có công cụ nào vẽ sơ đồ ER miễn phí không?

Có nhiều công cụ miễn phí như draw.io (diagrams.net), Lucidchart (phiên bản miễn phí có giới hạn), Visual Paradigm Community Edition, và DBDesigner (dành riêng cho cơ sở dữ liệu). Các công cụ này hỗ trợ kéo thả, xuất ảnh và thậm chí sinh script SQL.

Làm thế nào để chuyển đổi sơ đồ ER thành bảng trong SQL?

Mỗi thực thể mạnh trở thành một bảng, với thuộc tính khóa là khóa chính. Mỗi thực thể yếu trở thành bảng có khóa chính kết hợp (khóa ngoại của thực thể chủ + khóa riêng). Mối quan hệ 1-N được thể hiện bằng cách thêm khóa ngoại vào bảng bên nhiều. Mối quan hệ M-N tạo bảng trung gian chứa khóa ngoại của hai thực thể và các thuộc tính riêng (nếu có).

Mô hình ER có còn phù hợp với dữ liệu lớn (Big Data) không?

Đối với cơ sở dữ liệu quan hệ truyền thống, ER vẫn là công cụ hữu ích cho giai đoạn thiết kế khái niệm. Với Big Data phi quan hệ (Hadoop, Cassandra, MongoDB), ER ít phù hợp hơn do các hệ thống này không yêu cầu schema cứng. Tuy nhiên, ER vẫn có thể dùng để mô tả logic dữ liệu ở mức cao trước khi chuyển sang mô hình NoSQL.

Tại sao cần phân biệt thực thể mạnh và thực thể yếu?

Thực thể yếu phụ thuộc vào thực thể mạnh để tồn tại. Nếu không phân biệt, thiết kế có thể thiếu khóa ngoại, dẫn đến mất tính toàn vẹn dữ liệu. Ví dụ, “Người phụ thuộc” của nhân viên không có mã riêng; nó cần khóa của nhân viên kết hợp với tên hoặc ngày sinh để xác định duy nhất.

Kết Luận

Entity relationship là một khái niệm cốt lõi trong thiết kế cơ sở dữ liệu, cung cấp phương pháp trực quan để mô hình hóa thế giới thực thành cấu trúc dữ liệu có tổ chức. Hiểu rõ entity relationship là gì không chỉ giúp bạn tạo ra sơ đồ ER chính xác, mà còn nâng cao khả năng giao tiếp với đồng nghiệp, phát hiện lỗi sớm và xây dựng hệ thống dữ liệu bền vững. Mặc dù có những hạn chế và không phải là giải pháp cho mọi tình huống, mô hình ER vẫn là công cụ không thể thiếu trong bộ kỹ năng của bất kỳ chuyên gia dữ liệu nào. Hãy bắt đầu bằng cách thực hành vẽ sơ đồ ER cho một hệ thống nhỏ, ví dụ như quản lý thư viện hoặc quản lý bán hàng, và dần dần áp dụng cho các dự án phức tạp hơn.
